一、概述

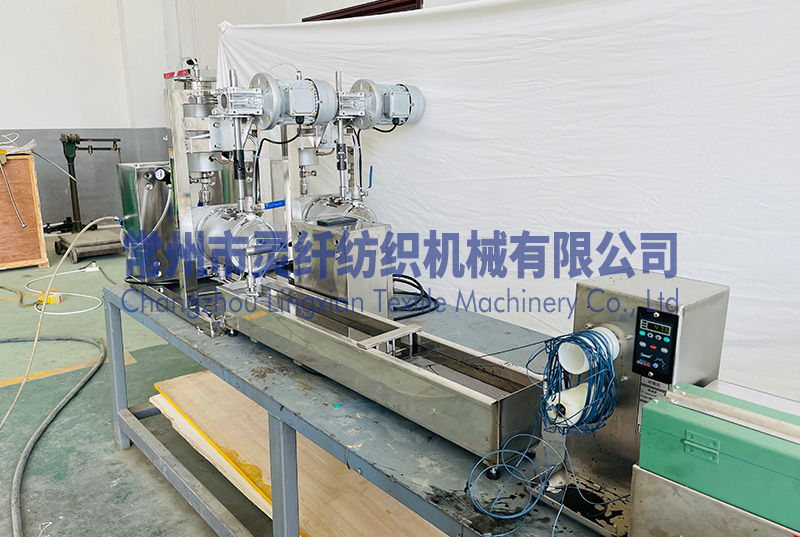

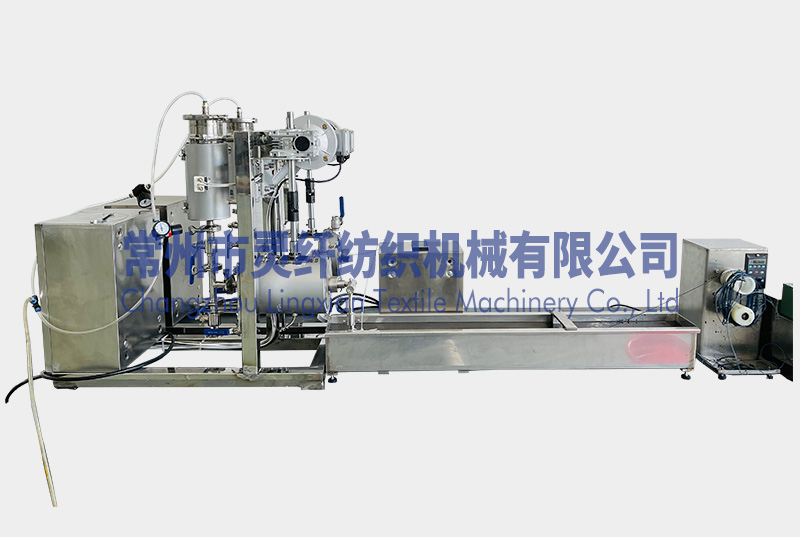

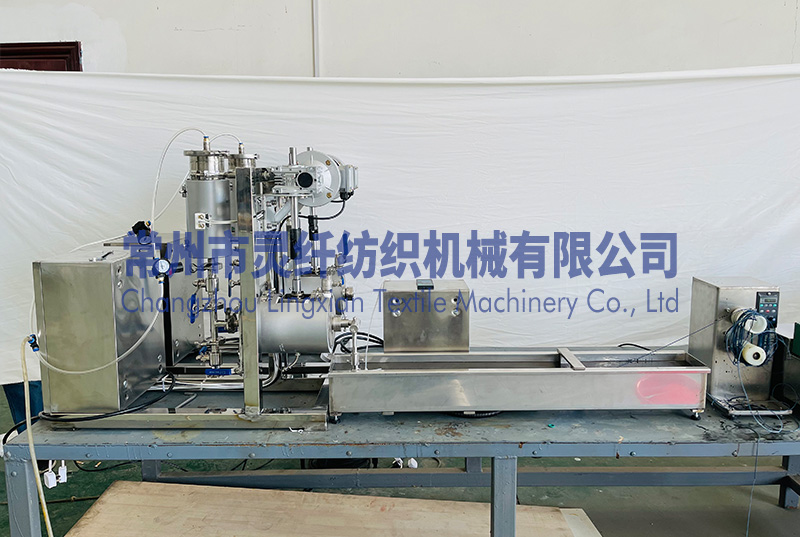

同轴/皮芯湿法纺丝机用于溶液的双组份湿法纺丝，即A溶液为皮层、B溶液为芯层，在凝固浴中凝固成皮芯纤维。本机的皮层和芯层都用精密齿轮泵控制流量，可纺皮芯纤维或中空纤维。本机小巧灵活、美观大方，可放置在试验台上使用，用完可收置进橱柜，不占空间。本机快开连接，无需扳手，快开快装，清洗方便快捷，是各大专院校和科研院所的首选机型。

二、设备配置

2.1台式纺丝头：

包含：溶液罐容积1L，材料316L，快装式开盖，含出液口、氮气进口、排空口，含不锈钢加热圈，温度：室温～250℃，加热功率：1KW

计量泵：齿轮泵，规格JR1×0.6cc/rev，计量泵传动

模头部件：材料316L不锈钢，形式：夹层式，含计量泵座、组件座，不锈钢加热圈，温度：室温～250℃，加热功率：1KW

本装置用于将调配好的纺丝液放置在溶液罐中，经由静止和抽真空方式，将原液中的气泡脱除。脱泡完毕的纺丝液通过外充氮气输送给计量泵。通过控制计量泵转速实现对纤维粗细掌握。计量输送的原液经由过滤器过滤后，通过溶体管道将纺丝液送至喷丝模头。原液通过喷头内部的分配板、喷丝孔获得溶液细流。

整机通过调节溶体管道安装座与溶体管道摆角、活接接头实现纺丝模头上、下位置、垂直、水平位置的调节。

2.2 同轴喷头

本装置的作用是将黏流态的皮层和芯层高聚物纺丝液，通过同轴喷头实现细流皮芯结构挤出。喷头吐出的溶液细流，经过凝固介质如空气或凝固浴固化而形成丝条。

2.3 凝固浴

本装置用于室温~90℃之间的初生纤维的凝固、冷凝、湿热拉伸及浸泡水洗。

2.4 收卷机

包含：线速度范围：2-20m/min，含横动，横动动程：48mm，恒速度排线

      收丝管为工字管

本装置将纤维缠绕在工字管上。主要用于成品纤维的收卷工作。
