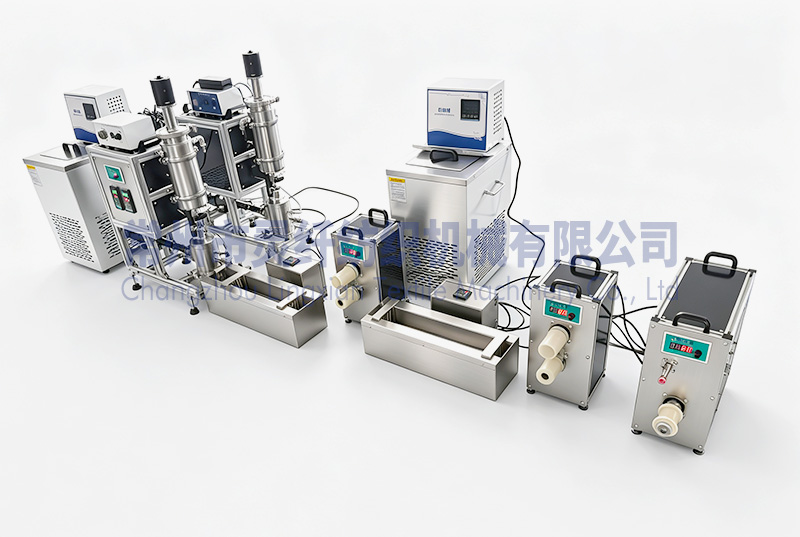

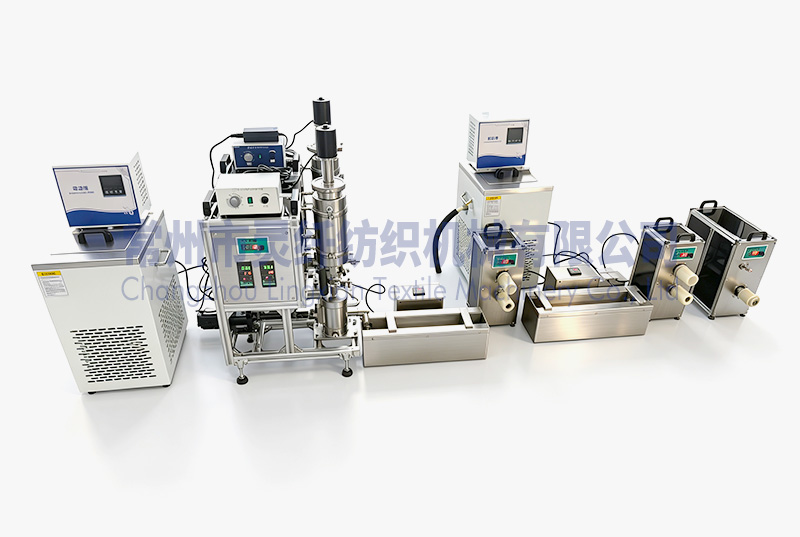

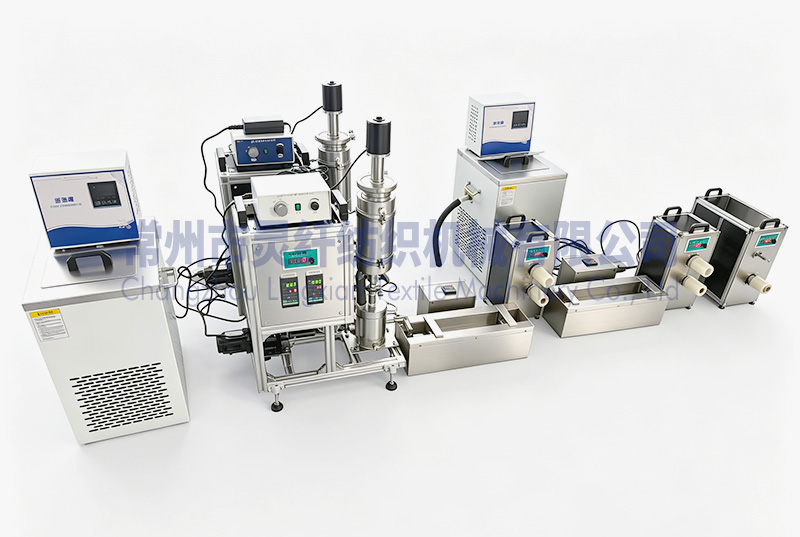

型号：TS-01-20

一、本套试验线是根据湿法工艺设计制造的，可纺单组份也可纺皮芯或中空纤维，其基本工艺路线：      喷丝头——凝固浴（夹层式+低温恒温槽循环控温）——对辊（一）（伺服电机）——牵伸浴（夹层式+低温恒温槽循环控温）——对辊（二）（伺服电机）——收卷机（伺服电机）。
二、主要技术参数      2.1、纺丝速度：0m/min-78m/min      2.2、喷丝头：1头      2.3、单丝纤度1.5-2D  40孔  同轴针头：0.6/0.3      2.4、★整机采用220V 50HZ供电模式，各部件独立电控及电源插头
三、设备配置
序号	名称	技术参数	数量	备注
1	制浆罐	1、溶液罐容积：1L      材料：316L不锈钢      ★快装式开盖      含出液口、氮气进口      ★夹套式，夹层通低温恒温浴槽循环液      温度：-10~90℃      ★带叶片搅拌，电机功率：60W	2只	两套纺丝罐计量泵（一个皮一个芯）共用一个低温循环槽（温度相同），并联。
1	喷丝头	1、计量泵规格：JR1×0.6 cc/rev      齿轮泵      公称流量：0.6CC/rev      ★夹套式、夹层通低温恒温浴槽循环液      2、计量泵传动+单相交流电机      功率：180W      减速比：1:60      含传动杆、轴头      3、溶液管道材料：316L不锈钢      4、模头部件材料：316L不锈钢      含计量泵座、组件座       5、鹅颈管材料为316L不锈钢  1只      6、喷丝组件材料：316L不锈钢 1只      喷丝帽直径：Ø20mm   1只      含分流板：Ø20圆形过滤网      橡胶O型圈密封      7、喷丝帽Ø20mm材质：钽材  1只      孔数：40孔      孔径：Ø 0.07mm      含不锈钢过滤网	2只
1	同轴喷头	材质：不锈钢304      规格：外0.6mm，内0.3mm（待定）	1只
2	低温恒温浴槽	型号：DC-0506温控范围：-5~99℃，波动度0.2℃，分辨率0.1℃，槽容积：6L，槽开口：180*160mm，槽深度：150mm，泵流量：6L/min，功率0.8kw	1台	供纺丝罐计量泵用
3	凝固浴	材料：夹层式内316L/外304不锈钢      尺寸：长500×宽120×高120mm      含不锈钢316L压丝棒（接触纤维部分为旋转件） 两件	1只	两个浴共用一个低温循环槽，并联，可单独开关
4	低温恒温浴槽	型号：DC-0506温控范围：-5~99℃，波动度0.2℃，分辨率0.1℃，槽容积：6L，槽开口：180*160mm，槽深度：150mm，泵流量：6L/min，功率0.8kw	1台	供凝固浴牵伸浴用
5	对辊（一）	辊体材料：尼龙，齿轮减速调速      辊体尺寸：Ø50×80mm，      主动式，一辊为直辊、一辊为斜辊，斜辊角度±6°可调，      动力形式：行星减速+伺服电机；行星减速型号：PX60-1/6 减速比：6；品牌“律为”；伺服电机型号：LW60-200W；额定功率：200W；额定转速：3000rpm；额定力矩：0.64NM；品牌“律为科技”；      速度范围：0-78m/min，旋钮无极调速，带辊体转速显示	1台
6	牵伸浴	材料：夹层式内316L/外304不锈钢      尺寸：长500×宽120×高120mm      含不锈钢316L压丝棒（接触纤维部分为旋转件） 两件	1只
7	对辊（二）	辊体材料：尼龙，齿轮减速调速      辊体尺寸：Ø50×80mm，      主动式，一辊为直辊、一辊为斜辊，斜辊角度±6°可调，      动力形式：行星减速+伺服电机；行星减速型号：PX60-1/6 减速比：6；品牌“律为”；伺服电机型号：LW60-200W；额定功率：200W；额定转速：3000rpm；额定力矩：0.64NM；品牌“律为科技”；      速度范围：0-78m/min，旋钮无极调速，带辊体转速显示	1台
8	收卷机	单锭收卷机，收丝盘规格：DN60×48mm，含横动，动程：48mm      动力形式：行星减速+伺服电机；行星减速型号：PX60-1/6 减速比：6；品牌“律为”；伺服电机型号：LW60-200W；额定功率：200W；额定转速：3000rpm；额定力矩：0.64NM；品牌“律为科技”；      速度范围：0-78m/min，旋钮无极调速，带辊体转速显示	1台
