1

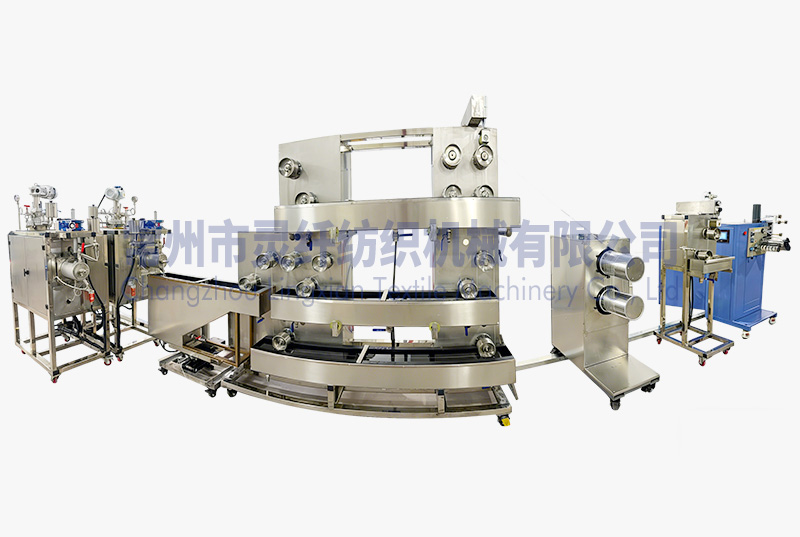

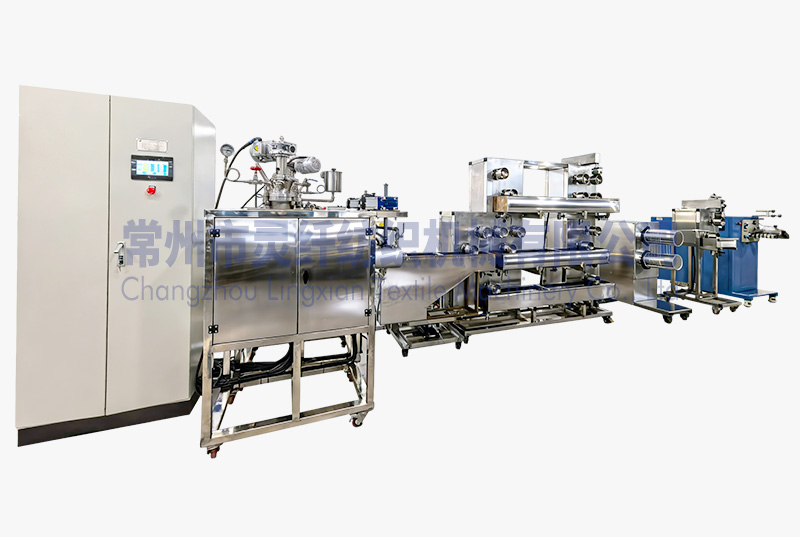

溶解釜

1.1、容积：2升
     1.2、机架材质：不锈钢201装饰焊接机架
     1.3、带加液斗，带搅拌两个：螺旋型、锚式搅拌
     1.4、搅拌电机规格；形式：RV涡轮蜗杆减速+三相异步电机；
     1.41、RV涡轮蜗杆减速型号：NMRV40-15；RV涡轮蜗杆减速机减速比：15；
     1.42、三相异步电机型号：YS7114；三相异步电机功率：0.25KW
     1.5、搅拌转速:20-100rev/min，转速可调
     1.6、带真空抽吸口： 公称直径DN10
     1.7、带玻璃窥视口： 公称直径DN25
     1.8、罐体材料：内316L不锈钢/外304、
     1.9、加热方式：夹层内注导热油外包加热圈加热、
     1.10、使用温度：室温~热媒最高标高温度
     1.11、导热油型号：350高温导热油；最高使用温度：350℃；
     1.12、温控方式：PT100+温控器
     1.121、测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；品牌：杭州亚飞
     1.122、温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；
     输出方法：继电器输出；防护等级‌：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；
     1.13、加热功率3Kw
     1.14、罐体带真空压力表、可视窗、氮气口、真空口、排料阀
     1.15、总功率：3.25 KW×2=6.5KW

2套

★2

真空冷凝系统

2.1、含冷凝器+收集罐
     2.2、不锈钢201装饰焊接机架，整机带移动脚轮
     2.3、冷凝器形式：螺旋缠绕管冷凝器；管程316L、壳程304；换热面积：0.6m2 ;设计压力:1.2MPa;
     2.4、真空泵，无油式真空泵；型号：一级750D；流量113L/min;真空度：-0.093Mpa;真空泵电机功率：0.43KW；电压：220V；电流：3.6A;绝缘等级：B;品牌：藤原
     2.5、总功率：0.43KW

1套

★3

流变螺杆

3.1、直径：Ф20；材质：38CrMoAlA（镀铬处理）；长径比：20；动力：S系列斜齿轮-涡轮蜗杆减速机
     型号： SAF47-Y0.75-4P-15.12；减速比：15.12 ；功率：750W；
     3.2、夹层内注导热油，外包不锈钢陶瓷加热器加热。
     3.3、温度范围：室温~热媒最高标高温度
     3.4、加热功率：2KW
     3.5、控温方式：PT100+温控器
     3.51、测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；
     3.52、温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；
     输出方法：继电器输出；防护等级‌：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；
     3.6、导热油型号：350高温导热油；温度极限：350℃；
     3.7、总功率：2.75 KW×2=5.5KW

2套

4

烛形过滤器

4.1、形式：烛芯式；材质：管程316L、壳程304；过滤面积：0.03m²；过滤精度：依据滤芯包覆不锈钢网目数确定；
     4.2、夹层内注导热油，外包不锈钢陶瓷加热器加热；
     4.3、温度范围：室温~热媒最高标高温度；
     4.4、加热功率：1KW
     4.5、温控方式：PT100+温控器
     4.51、测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；
     4.52、温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；
     输出方法：继电器输出；防护等级‌：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；
     4.6、导热油型号：350高温导热油；温度极限：350℃；
     4.7、压力控制：压力变送器型号：
     PT124B-35-M14-150/470；测量范围：0~35MPa；准确度±0.5、1.0%FS；校准：80%±1FS；
     4.8、总功率：1 KW×2=2KW

2套

5

计量泵及传动

5.1、计量泵一进一出；形式：方形齿轮泵；规格：1×0.15cc/rev;工作温度：0~350℃; 工作转速：5~35rpm;最大压差：35Mpa;计量泵流差率：-1%~1%;计量泵流量不均率：≤3%;
     5.2、计量泵传动:卧式传动，形式：RV涡轮蜗杆减速+伺服电机；RV涡轮蜗杆减速型号：BHRW050-1/60 减速比：60；伺服电机型号：LW80-750W；额定功率：750W；额定转速：3000rpm；额定力矩：2.39NM；
     5.3、含十字联轴器、伸缩传动杆
     5.4、计量泵座采用夹层内注导热油，外包不锈钢陶瓷加热器加热；
     5.5、温度范围：室温~热媒最高标高温度；
     5.6、加热功率：1KW
     5.7、温控方式：PT100+温控器
     5.7. 1、测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；
     5.7.2、温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；输出方法：继电器输出；防护等级‌：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；
     5.8、导热油型号：350高温导热油；温度极限：350℃；
     5.9、总功率：1.37 KW×2=2.74KW

2套

6

鹅颈管

6.1、材质：316 L;
     6.2、可以进行单组分湿法和干喷湿法纺丝

2套

7

同轴针头及喷丝帽

7.1、复合镀膜钽喷丝帽：
     孔径*孔数（个数）：0.07mm*40孔（2个）
     7.2、面径：20mm
     7.3、同轴针头，外径内径待定（2个）

2只

8

凝固浴

8.1、材料：夹层式，内不锈钢316L/外304
     8.2、与凝固液接触表面加特氟龙涂层，含20mm厚保温层，夹层及外壁材料304。保温材料岩棉
     8.3、深槽式；尺寸：长1200×宽160×高600mm
     8.4、含1点凝固液温度显示
     8.5、温度显示：PT100+温控器
     8.5.1、测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；
     8.5.2、温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；输出方法：继电器输出；防护等级：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；
     8.6、含补液口、溢流口（溢流接回储罐）、排空口、夹层冷热媒进出口（外循环控温）、增加低位溢流口。接口尺寸DN25。（在凝固浴中心高位置）
     8.7、含可升降移动机架；升降高度100mm
     8.8、凝固浴内部容积：70L，夹层内部容积：12L

1套

9

凝固液储罐

9.1、容积：30L
     9.2、外形尺寸：Ф373×400（mm），
     9.3、材料：内316L不锈钢，内侧镀特氟龙涂层，含20mm厚保温层，夹层及外壁材料304。保温材料岩棉
     9.4、PVDF磁力泵，型号：CQB-25-20-100F，扬程：10m，流量：2.5 m3/H，功率：0.37KW，数量：1台
     9.5、含连接台式浴槽一，台式浴槽二管路，凝固液在浴槽中的流向与溶液运动方向可以相同或相反（只可选一种）。
     9.6、设备合计功率：约0.37KW×2=0.74KW

1套

10

凝固液储罐

9.1、容积：15L
     9.2、外形尺寸：Ф250×400（mm），
     9.3、材料：316L不锈钢，内侧镀特氟龙涂层，含20mm厚保温层，夹层及外壁材料304。保温材料岩棉
     9.4、蠕动泵型号：QBY3-25，氟塑料材质，进出口径：DN25，入气口径1/4in.，最大流量：57L/min，最大扬程70m，数量：2台
     9.5、含连接台式浴槽一，台式浴槽二管路，凝固液在浴槽中的流向与溶液运动方向可以相同或相反（只可选一种）。
     9.6、设备合计功率：约0.37KW×2=0.74KW

1套

10

一体多层牵伸槽

10.1、一体式多层水洗槽
     10.2、形式：1层凝固浴+2层浴槽
     10.3、第一握持辊组；辊数：主动辊3只；主动辊体尺寸：Ø120×80mm；主动辊体材质：316L不锈钢；线速度范围：0~75.36m/min；动力形式：RV涡轮蜗杆减速+伺服电机+同步带；RV涡轮蜗杆减速型号：BHRW050-1/15 减速比：15；品牌“宝戈玛”；伺服电机型号：LW80-750W；额定功率：750W；额定转速：3000rpm；额定力矩：2.39NM；品牌“律为科技”；
     10.4、凝固浴槽材料：夹层式，内不锈钢316L/外304；与凝固液接触表面加特氟龙涂层；尺寸：长1800×宽160×高140mm；浴槽内部容积：30L；夹层容积：17L含20mm厚保温层，夹层及外壁材料304。保温材料岩棉。含1点凝固液温度显示；温度显示：PT100+温控器；测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；输出方法：继电器输出；防护等级‌：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；品牌：台达；含补液口、溢流口（溢流接回储罐）、排空口、夹层冷热媒进出口
     10.5、第二握持辊组；辊数：辊数：主动辊3只；主动辊体尺寸：Ø120×80mm；主动辊体材质：316L不锈钢；线速度范围：0~75.36m/min；动力形式：RV涡轮蜗杆减速+伺服电机+同步带；RV涡轮蜗杆减速型号：BHRW050-1/15 减速比：15；伺服电机型号：LW80-1000W；额定功率：1000W；额定转速：3000rpm；额定力矩：3.2NM；
     10.6、浴槽材料：夹层式，内不锈钢316L/外304；尺寸：长1500×宽160×高140mm；与凝固液接触表面加特氟龙涂层；浴槽内部容积：30L；夹层容积：17L。含20mm厚保温层，夹层及外壁材料304。保温材料岩棉。含1点温度显示；温度显示：PT100+温控器；测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；品牌：杭州亚飞；温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；输出方法：继电器输出；防护等级‌：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；品牌：台达；含补液口、溢流口（溢流接回储罐）、排空口、夹层冷热媒进出口
     10.7、第三握持辊组；辊数：主动辊5只；主动辊体尺寸：Ø120×80mm；主动辊体材质：316L不锈钢；线速度范围：0~75.36m/min；动力形式：RV涡轮蜗杆减速+伺服电机+同步带；RV涡轮蜗杆减速型号：BHRW050-1/15 减速比：15；伺服电机型号：LW80-1000W；额定功率：1000W；额定转速：3000rpm；额定力矩：3.2NM；
     10.8、浴槽材料：夹层式，内不锈钢316L/外304；尺寸：长1600×宽160×高140mm；与凝固液接触表面加特氟龙涂层；浴槽内部容积：30L；夹层容积：17L。含20mm厚保温层，夹层及外壁材料304。保温材料岩棉。含1点温度显示；温度显示：PT100+温控器；测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；输出方法：继电器输出；防护等级‌：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；含补液口、溢流口（溢流接回储罐）、排空口、夹层冷热媒进出口
     10.9、第四握持辊组；辊数：主动辊4只；主动辊体尺寸：Ø120×80mm；主动辊体材质：316L不锈钢；线速度范围：0~75.36m/min；动力形式：RV涡轮蜗杆减速+伺服电机+同步带；RV涡轮蜗杆减速型号：BHRW050-1/15 减速比：15；伺服电机型号：LW80-1000W；额定功率：1000W；额定转速：3000rpm；额定力矩：3.2NM；
     10.10、机架材质：201不锈钢装饰管焊接件；底部配脚轮方便移动
     10.11、总功率：0.75 KW+3×1KW=3.75KW

1套

12

双热辊干燥

12.1、对辊形式：独立电机减速机传动,一辊为直辊，一辊为斜辊。斜辊角度可调；辊体材料：碳钢抛光镀硬铬；辊体尺寸：Ф190×360mm；不锈钢201装饰焊接机架;
     12.2、温度范围：室温～180℃：工频感应加热；
     12.4、加热功率：3Kw×2=6kw
     12.4、温控方式：PT100+温控器
     12.4.1、测温元件型号：压簧式PT100；测温范围：-200~420℃；精度±0.1℃；线性度±0.1℃；允许偏差值：±(0.30+0.005│t│)℃；
     12.4.2、温控器型号：DTE10P；取样频率：1S/所有输入；控制方法：PID、 PID 可程序、手动、 ON/OFF；输出方法：继电器输出；防护等级‌：IP60；通讯及通讯协议：RS485+Modbus 通讯协议；
     12.5、速度范围：0~74.5m/min
     12.6、拖动功率：1.5×2=3KW
     12.7、动力结构：伺服电机+行星减速机
     12.7.1、伺服电机型号：130-10015；额定功率：1500W；额定转速：1500rpm；额定力矩：10NM；
     12.7.2、行星减速机：130-12；减速比:12;
     12.8、总功率：9KW

1套

13

上油

13.1导丝辊尺寸：Ø120×80(mm)两只
     13.2、导丝辊材料：316L不锈钢；有效容积：约8L
     13.3、不锈钢201装饰焊接机架
     13.4、含气动橡皮压辊扎油；皮压辊尺寸：φ60*80（聚氨酯）
     13.5、速度范围：0~75.36m/min
     13.6、拖动功率：0.75KW
     13.7、动力结构：RV涡轮蜗杆减速+伺服电机+同步带
     13.7.1、伺服电机型号：LW80-750W；额定功率：750W；额定转速：3000rpm；额定力矩：2.39NM；
     13.7.2、RV涡轮蜗杆减速型号：BHRW050-1/15 减速比：15；
     13.8、总功率：0.75 KW

1套

14

卷绕头

14.1、形式：恒张力卷绕机
     14.2、外形尺寸参数：收卷长X宽X高（800mmX900mmX1600mm）
     14.3、电器技术参数
     14.3.1、变频器：0.75KW/380V/220V信捷
     14.3.2、伺服控制器： 0.75KW/220V信捷
     14.3.3、伺服电机： 0.75KW/220V信捷
     触摸屏：信捷7寸 继电器：德力西/正泰
     接触器：德力西/正泰断路器：德力西/正泰
     开关电源：明纬/台达 电机：1400r/min
     按钮开关：科耐达 急停开关：科耐达
     拨档开关：科耐达 电源指示灯：德力西
     14.4、技术要求：
     14.4.1、线管长度：230
     14.4.2、纸管内径：55
     14.4.3、收卷速度：0-100m/min
     14.4.4、横动方式：往复杆排线
     14.4.5、电子齿轮比：可任意更改花纹
     14.5、张力：恒张力，比例阀控制张力精度±5cN
     14.6、功率：1.5Kw

1套

15

电控系统

整机由一台800*600*1800mm的独立电控柜控制，由PLC+触摸屏通讯控制，PLC品牌“法国施耐德”，触摸屏品牌“威伦”。其余电器元器件均采用国产知名品牌。

1套

16

装机功率

380V50HZ20.5KW

17

整机尺寸（整机接口尽量采用市面上可购买到的标准配件）

高2*长10*宽2（米）（整机组件底部都带轮子可移动）
