一、工艺流程

料斗——螺杆挤出机——计量泵——纺丝箱——纺丝组件——侧吹风——油嘴上油——导丝辊（一）——导丝辊（二）——平牵卷绕头。

主要技术参数

1、适纺规格：UDY纤维

2、适纺范围：2000-4000D

3、产量计量：20.2KG/H（UDY纤维）[旦数：3800D，纺速：按400m/min计]

4、纺丝头数：1位×2头

5、机械速度： Max.600m/min（UDY）

6、筒管形式：纸筒管Ø94×Ø108×115mm

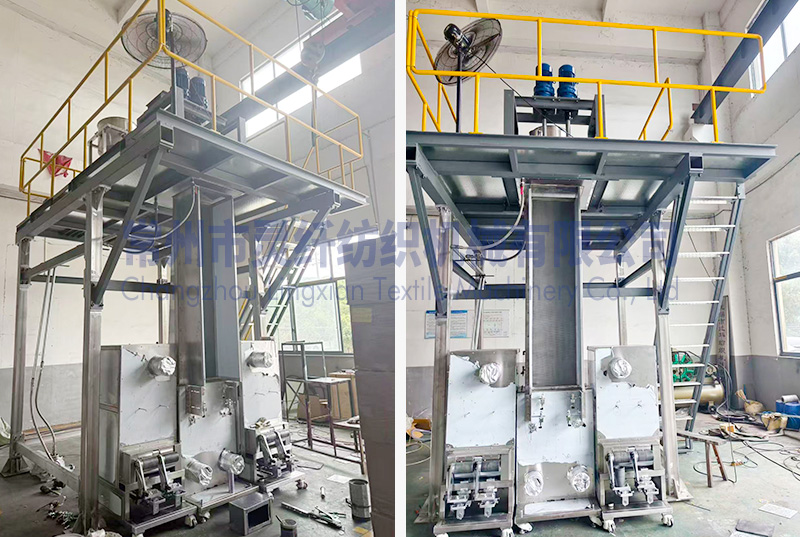

二、简要设备配置

序号	名称	规格参数	数量	备注
1	整体钢平台	组合式螺栓连接钢架（螺杆平台、加护栏）	1台
2	料斗	规格：100kg/只材质：304	1套

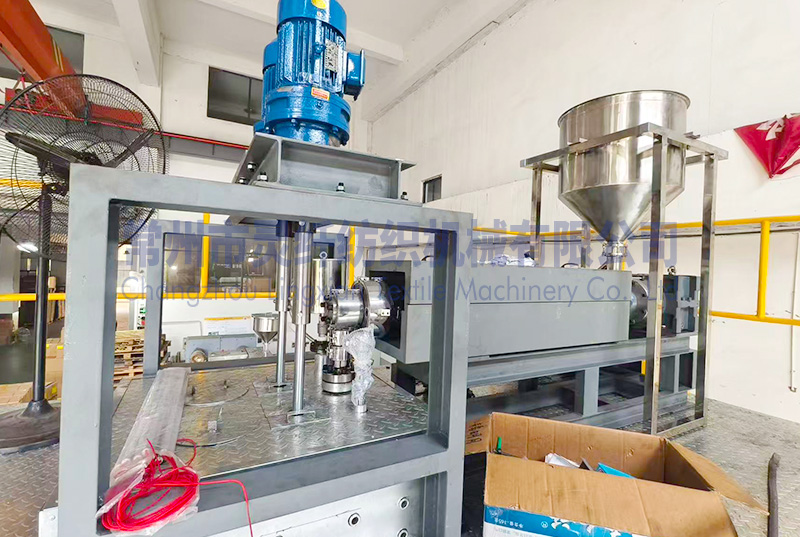

3	螺杆挤出机	规格：φ55mm	1台
4	螺杆测量头	法兰材质：45#熔体管材质：304	1个
5	纺丝箱	二头/台，加热方式：夹层导热油350℃，插加热棒加热组件安装形式：上装式喷丝板：φ110mm、含组件压力显示、温度检测，含热油循环泵、含管道过滤器	1台
6	计量泵	1进1出，规格：1×10cc/rev	2台
7	计量泵传动装置	摆线针轮减速机+永磁同步电机、立式传动+传动轴、电机变频控制，功率：0.75KW	2台
8	组件壳	材质：2Cr13，含壳体、分配板	4套
9	圆形喷丝板	圆形材质：SUS630直径：￠110	4块
10	侧吹风	吹风面积：约宽450×高2000mm、垂直过滤网和水平过滤网、配静压室、风门阀、风机	1个
11	工业冷水机	规格：5匹	1件
12	侧吹风机架	材质304	1件
13	收卷机架		2件
14	上油	陶瓷嘴上油、油剂泵规格：2*0.3cc/rev拖动功率：120W含不锈钢油罐2L	1套
15	导丝盘	辊体尺寸：Ø160×160（mm）、辊体表面镀铬抛光，粗糙度0.8永磁式同步电机功率：0.37KW-6极、线速度：100~600m/min	4套

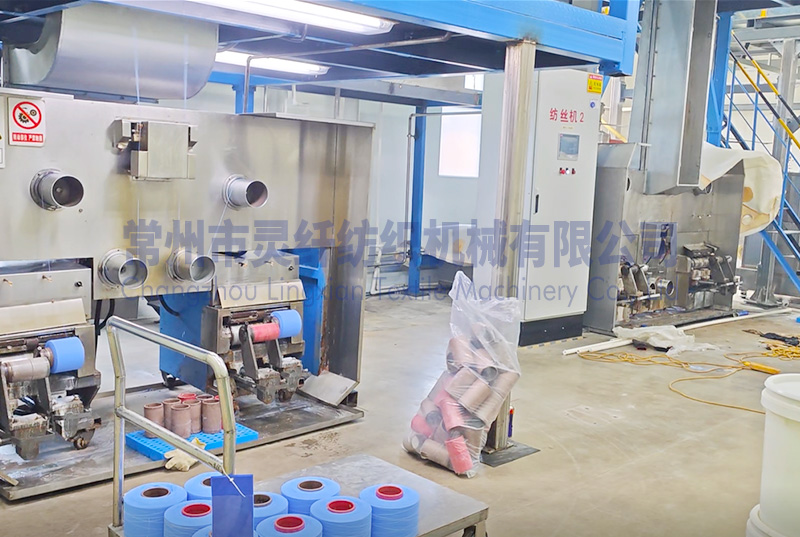

16	卷绕头	型号：平牵卷绕头（自动夹紧，气动松筒）规格：2头（备用1头）机械速度：100-600m/min纸管尺寸：ø94×ø108×115（mm）	2台
17	电气控制系统	所有电机均采用变频调速、施耐德PLC，威纶15寸触摸屏压力监测：系统超温保护，系统超压保护人机界面：显示控制界面：螺杆开关、螺杆转速、计量泵传动开关、计量泵转速、导丝盘转速、风机开关、上油开关、上油转速、导丝辊调速系统各部位控制。	1套	含机器内部电线、管路。
